Главный распределительный щит (ГРЩ): задачи и виды модулей

Сердцем системы электроснабжения любого здания, будь то жилой дом, офис-центр, администрация или промышленное предприятие, является главный распределительный щит (ГРЩ). Он проектируется с учетом специфических потребностей каждого объекта, обеспечивая оптимальное соотношение надежности, безопасности и экономической эффективности. Подходящая комплектация ГРЩ, качество и правильный монтаж - залог бесперебойной работы всей электрической системы здания.

Основные задачи ГРЩ:

• прием электроэнергии от трансформаторной подстанции или другого источника;
• распределение электроэнергии по различным потребителям внутри здания;
• защита от перегрузок, коротких замыканий и других аварийных ситуаций;
• учет потребляемой электроэнергии;
• управление электрооборудованием и так далее.

Распределительный щит может работать с сетью переменного тока 220 или 380В, в зависимости от специфики проекта. Фактически, ГРЩ - это прямоугольный корпус из стального профильного листа, покрытого порошковой краской и, опционально, антикоррозийным защитным слоем. Для доступа специалистов к внутреннему устройству такого шкафа используются распашные стальные двери и технологические застекленные отверстия, через которые можно визуально контролировать данные приборов без открывания ГРЩ.

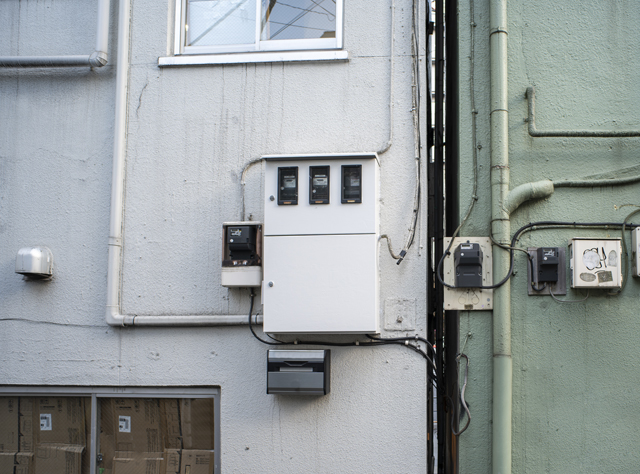

Вариант ГРЩ на жилом здании

Внутри современные щиты состоят из отдельных модулей, которые обеспечивают скорость сбора, модернизации или ремонта. Между собой они соединены механическими зажимами и электрическими контактами. Виды модулей зависят от размещенного в них оборудования, например:

• модуль ввода;
• модуль АВР (автоматический ввод резерва);
• модуль распределения;
• модуль учета электроэнергии;
• модуль управления и прочие.

Так, модуль ввода подключается к трансформатору и принимает электроэнергию, в нем устанавливаются коммутационные и защитные устройства (от критических восходящих токов). В случае отсутствия отдельного блока АВР, оборудование, которое переподключает к резервным источникам питания, тоже устанавливается в этом модуле.

Содержимое модуля управления может состоять из простых переключателей или из сложных программируемых контроллеров, которые позволяют автоматизировать множество процессов, повышая эффективность работы системы. Модуль учета энергии включает не только электросчетчики, но и современные системы, которые могут передавать данные на серверы для последующего анализа, что упрощает процесс контроля и учета. Это особенно полезно для предприятий, которые стремятся оптимизировать свои затраты на электроэнергию.

Использование качественного ГРЩ в современных зданиях имеет ряд объективных преимуществ. Для начала это необходимо для обеспечения безопасности электроснабжения. Комплексные системы защиты предотвращают перегрузки и короткие замыкания, минимизируя риск возникновения пожаров и других аварийных ситуаций. Использование модуля АВР дает пользователям возможность беспрерывного доступа к электричеству, что в двадцать первом веке критически необходимо. Еще от ГРЩ зависит удобство управления и распределения электроэнергии, а также возможность быстрого расширения и модернизации.

Главные распределительные щиты играют ключевую роль в обеспечении безопасности и стабильности работы электроустановок, они незаменимыми для современных предприятий. Правильное проектирование, установка и регулярное обслуживание ГРЩ гарантируют долговечность и надежность системы электроснабжения, обеспечивая безопасные условия труда и эффективное распределение ресурсов.

Люся Елисеева
